مقدمه و اهمیت رسوب زدایی کندانسور

رسوبات در کندانسور مشکلی اجتناب‌ناپذیر هستند که در اثر تبخیر آب، ترسیب املاح معدنی و تجمع آلودگی‌ها شکل می‌گیرند. آمارها نشان می‌دهند که 80% از مشکلات کندانسورها ناشی از عدم رسوب زدایی منظم است.

کندانسورهای آلوده نه تنها باعث افزایش مصرف انرژی می‌شوند، بلکه عمر مفید تجهیزات را تا 50% کاهش می‌دهند. یک میلی‌متر رسوب در کندانسور می‌تواند راندمان انتقال حرارت را 10% کاهش دهد.

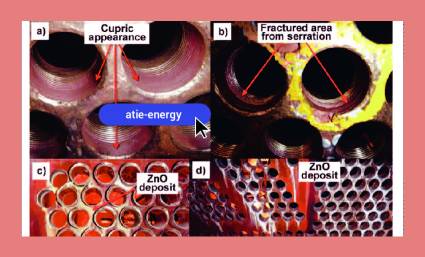

علل تشکیل رسوب در کندانسور

رسوبات در کندانسور از منابع مختلفی تشکیل می‌شوند:

رسوبات معدنی

املاح کلسیم، منیزیم و آهن موجود در آب که با تبخیر و تغییر دما ترسیب می‌کنند. این رسوبات معمولاً به رنگ سفید یا قهوه‌ای ظاهر شده و سخت‌ترین نوع برای پاکسازی هستند.

رسوبات آلی

باقی‌مانده‌های روغن، گریس، گیاهان و مواد آلی که با گرما و رطوبت تجزیه شده و لایه‌ای چسبناک تشکیل می‌دهند.

خوردگی و اکسیداسیون

واکنش فلزات با آب و اکسیژن که منجر به تشکیل زنگ و پوسته‌های اکسیدی می‌شود.

آلودگی‌های محیطی

گرد و غبار، پودرهای صنعتی و ذرات معلق در هوا که بر روی سطوح مرطوب کندانسور می‌نشینند.

اثرات منفی رسوب بر عملکرد سیستم

رسوبات کندانسور مشکلات متعددی ایجاد می‌کنند که شامل:

کاهش انتقال حرارت

رسوبات عایقی عمل کرده و جریان حرارت بین مایع خنک‌کننده و محیط را مختل می‌کنند. این امر باعث افزایش دمای کاری و کاهش راندمان می‌شود.

افزایش مصرف انرژی

کمپرسور مجبور است بیشتر کار کند تا شرایط دمایی مطلوب را حفظ کند که منجر به افزایش 20-40% مصرف برق می‌شود.

فشار اضافی بر سیستم

رسوبات باعث افزایش مقاومت جریان و فشار عملیاتی می‌شوند که می‌تواند به قطعات حساس آسیب برساند.

کاهش عمر مفید

کار مداوم در شرایط غیر بهینه باعث فرسایش زودرس کمپرسور، پمپ‌ها و سایر اجزای سیستم می‌شود.

انواع کندانسور و ویژگی‌های رسوب زدایی

هر نوع کندانسور دارای ساختار خاص و روش رسوب زدایی مختصر به خود است. شناخت دقیق این تفاوت‌ها برای انجام موثر عملیات ضروری است.

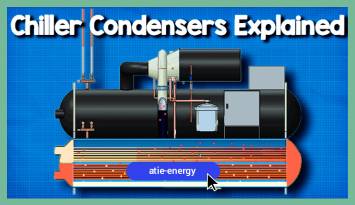

رسوب زدایی کندانسور آبی (چیلر)

کندانسورهای آبی از رایج‌ترین انواع هستند که در چیلرهای تراکمی، سیستم‌های مرکزی و برج‌های خنک‌کننده استفاده می‌شوند. این نوع کندانسورها بیشترین میزان رسوب‌گذاری را دارند.

ویژگی‌های خاص

• لوله‌های داخلی از جنس مس یا استنلس استیل
• سطح تماس بالا با آب
• امکان تجمع رسوبات در نقاط مرده
• نیاز به اسید شویی منظم

رسوب زدایی کندانسور هوایی

کندانسورهای هوایی در کولرهای گازی، یونیت‌های پکیج و سیستم‌های VRF استفاده می‌شوند. این نوع کمتر در معرض رسوبات آهکی قرار دارند اما آلودگی‌های محیطی بیشتری دارند.

ویژگی‌های خاص

• عدم تماس مستقیم با آب
• رسوبات عمدتاً گرد و غبار و چربی
• فین‌های آلومینیومی حساس
• نیاز به شستشوی ملایم‌تر

رسوب زدایی کندانسور تبخیری

این نوع ترکیبی از آب و هوا برای خنک‌کاری استفاده می‌کنند و در سیستم‌های بزرگ صنعتی کاربرد دارند. بیشترین تنوع رسوبات را دارند.

ویژگی‌های خاص

• تماس همزمان با آب و هوا
• پتانسیل رشد جلبک و باکتری
• پوسته‌های پیچیده رسوبی
• نیاز به ضدعفونی

رسوب زدایی کندانسور مسی (عرق گیر)

در دستگاه‌های عرق گیری، تقطیر و آزمایشگاهی استفاده می‌شوند. حساسیت بالایی به مواد شیمیایی دارند.

ویژگی‌های خاص

• لوله‌های مسی نازک
• رسوبات سولفات مس
• خطر تغییر رنگ محصول
• نیاز به دقت بالا

مواد و تجهیزات مورد نیاز

موفقیت عملیات رسوب زدایی بستگی به استفاده از مواد و تجهیزات مناسب دارد. در ادامه لیست کاملی از موارد ضروری ارائه می‌دهیم.

مواد شیمیایی رسوب زدا

انتخاب صحیح مواد شیمیایی اولین قدم موفقیت است. هر ماده برای نوع خاصی از رسوب طراحی شده:

اسید دیسکلر (Descaler)

• ترکیب اسیدهای آلی و غیرآلی
• مناسب کلیه انواع رسوبات آهکی
• غلظت استفاده: 10-25%
• pH نهایی: 1.5-2.5
• قیمت: 150,000-250,000 تومان بر لیتر

اسید نیتریک (HNO₃)

• قدرت رسوب زدایی بالا
• مناسب رسوبات سنگین
• غلظت استفاده: 5-15%
• نیاز به تهویه قوی
• قیمت: 80,000-120,000 تومان بر لیتر

اسید کلریدریک (HCl)

• موثر بر رسوبات آهکی
• خطرات ایمنی بالا
• غلظت استفاده: 3-10%
• ممنوع برای فلزات حساس
• قیمت: 50,000-80,000 تومان بر لیتر

سدیم متابی سولفیت

• مخصوص کندانسورهای مسی
• ایمن و غیر سمی
• غلظت: 25-50 گرم بر لیتر
• زمان کار: 1-4 ساعت
• قیمت: 200,000 تومان بر کیلو

تجهیزات و ابزارآلات

پمپ اسیدشویی

مخزن ذخیره

• حجم: 2-3 برابر حجم کندانسور
• جنس: پلی‌اتیلن یا فایبرگلاس
• دارای درب و شیر تخلیه
• قیمت: 500,000-2,000,000 تومان

لوله و اتصالات

• شیلنگ مقاوم به اسید
• اتصالات برنجی یا پلاستیکی
• شیرهای کنترل جریان
• قیمت کل: 300,000-800,000 تومان

ابزار اندازه‌گیری

• pH متر دیجیتال
• ترمومتر صنعتی
• فلومتر (اختیاری)
• قیمت: 500,000-1,500,000 تومان

تجهیزات ایمنی و حفاظت فردی

رعایت نکات ایمنی در کار با مواد شیمیایی الزامی است:

عینک ایمنی شیمیایی

• محافظت در برابر پاشش مواد
• لنزهای ضدخش
• بند قابل تنظیم
• قیمت: 50,000-150,000 تومان

دستکش مقاوم به اسید

• جنس نیتریل یا نئوپرن
• ضخامت حداقل 0.5 میلی‌متر
• مقاوم تا pH 1
• قیمت: 30,000-80,000 تومان

ماسک تنفسی

• فیلتر شیمیایی A2-P2
• محافظت از بخارات اسیدی
• قابلیت تعویض فیلتر
• قیمت: 200,000-500,000 تومان

لباس محافظ

• پیش‌بند ضد اسید
• کفش ایمنی
• کلاه محافظ
• قیمت کل: 300,000-700,000 تومان

روش‌های رسوب زدایی کندانسور

انتخاب روش مناسب بستگی به نوع کندانسور، میزان رسوب و امکانات موجود دارد. در ادامه روش‌های مختلف را بررسی می‌کنیم.

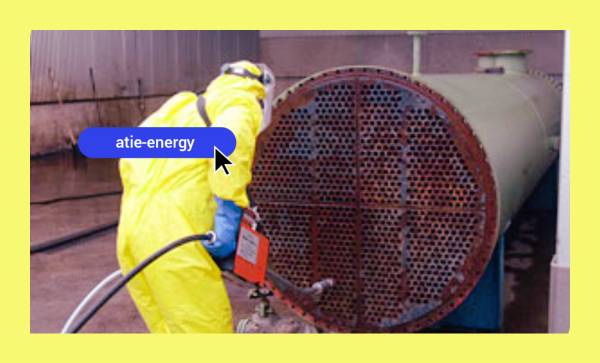

اسیدشویی (Chemical Cleaning)

موثرترین روش برای رسوبات سنگین و آهکی. این روش شامل استفاده از اسیدهای رقیق شده برای حل کردن رسوبات است.

مزایا

• راندمان بالای پاکسازی (95-99%)
• امکان رسیدن به تمام نقاط
• سرعت عمل مناسب
• قابلیت کنترل فرآیند

معایب

• ریسک خوردگی فلزات
• نیاز به تجهیزات ایمنی
• تولید ضایعات شیمیایی
• هزینه نسبتاً بالا

شستشوی مکانیکی

شامل استفاده از آب فشار، برس و ابزارهای مکانیکی برای حذف فیزیکی رسوبات.

کاربردها

• رسوبات نرم و سطحی
• کندانسورهای حساس به اسید
• پاکسازی اولیه قبل از اسیدشویی
• نگهداری دوره‌ای

تجهیزات مورد نیاز

• واتر جت (100-200 بار)
• برس‌های نرم
• اسکریپر پلاستیکی
• هوای فشرده

پاکسازی با بخار و آب گرم

روش مناسب برای رسوبات چربی و مواد آلی. دمای بالا باعث نرم شدن و حل شدن رسوبات می‌شود.

مزایا

• صدمه کمتر به فلزات
• پاکسازی عمیق منافذ
• عدم استفاده از مواد شیمیایی
• ضدعفونی همزمان

محدودیت‌ها

• عدم تأثیر بر رسوبات آهکی سخت
• مصرف انرژی بالا
• زمان‌بر بودن
• نیاز به تجهیزات خاص

روش‌های ترکیبی

بهترین نتایج با ترکیب چند روش به دست می‌آید:

1. مرحله 1: شستشوی اولیه با آب فشار
2. مرحله 2: اسیدشویی کنترل شده
3. مرحله 3: شستشوی نهایی و خنثی‌سازی
4. مرحله 4: بازرسی و کنترل کیفیت

این روش راندمان 99% و دوام بالا دارد اما زمان‌بر و هزینه‌بر است.

راهنمای گام به گام اسید شویی کندانسور

در ادامه مراحل دقیق اسید شویی کندانسور ارائه می‌دهیم. این راهنما برای کندانسورهای آبی طراحی شده اما با تغییرات جزئی برای سایر انواع قابل استفاده است.

مرحله 1: آماده‌سازی و بازرسی اولیه

قبل از شروع عملیات، بررسی‌های زیر انجام دهید:

بررسی ایمنی

• قطع کامل برق سیستم
• تخلیه فشار از مدار
• تهویه مناسب محل کار
• دسترسی به آب شستشو
• تجهیزات اضطراری آماده

بازرسی فنی

• بررسی لوله‌کشی نشتی
• کنترل شیرها و اتصالات
• اندازه‌گیری میزان رسوب
• محاسبه حجم داخلی کندانسور
• عکس‌برداری از وضعیت اولیه

آماده‌سازی محیط

• ایجاد منطقه کار ایمن
• نصب تابلوهای هشدار
• آماده‌سازی محل ذخیره ضایعات
• کنترل دمای محیط

مرحله 2: اتصالات و لوله‌کشی

نصب پمپ گردش

• محل نصب پمپ را انتخاب کنید (حداکثر 3 متر از مخزن)
• پمپ را روی سکوی مناسب قرار دهید
• ورودی پمپ را به مخزن وصل کنید
• خروجی پمپ را به ورودی کندانسور متصل کنید

ایجاد مدار بسته

• خروجی کندانسور را به مخزن برگردانید
• شیر بای‌پس نصب کنید
• شیرهای مدار اصلی را ببندید
• بای‌پس برج خنک‌کننده را انجام دهید

کنترل اتصالات

• تست فشار با آب (1.5 برابر فشار کاری)
• کنترل نشتی تمام اتصالات
• آزمایش عملکرد پمپ
• تنظیم دبی جریان

مرحله 3: آماده‌سازی محلول اسید

محاسبه دقیق مقدار مواد بر اساس فرمول زیر:

مثال محاسبه

• حجم کندانسور: 200 لیتر
• حجم لوله‌ها: 50 لیتر
• اضافی: 50 لیتر
• کل: 300 لیتر محلول

غلظت محلول

• رسوبات سبک: 10-15% اسید
• رسوبات متوسط: 15-20% اسید
• رسوبات سنگین: 20-25% اسید

نحوه تهیه محلول

1. ابتدا آب را در مخزن بریزید
2. به آرامی اسید اضافه کنید (هرگز برعکس)
3. با چوب پلاستیکی هم بزنید
4. دما و pH را کنترل کنید
5. بازدارنده خوردگی اضافه کنید (1-2%)

مرحله 4: اجرای فرآیند اسیدشویی

شروع گردش

• پمپ را با دبی کم روشن کنید
• هوای مدار را خارج کنید
• به تدریج دبی افزایش دهید
• دما را تحت نظر داشته باشید

پارامترهای کنترل

• دبی: 0.5-1.5 متر بر ثانیه
• دما: 40-60 درجه سانتیگراد
• pH: 1.5-2.5
• زمان: 2-4 ساعت

علائم تکمیل فرآیند

• تثبیت pH محلول
• کاهش کدورت
• عدم تولید حباب
• برطرف شدن رسوبات قابل مشاهده

مرحله 5: شستشو و خنثی‌سازی

تخلیه محلول اسیدی

• پمپ را خاموش کنید
• محلول را به مخزن ضایعات منتقل کنید
• اجزای قابل بازیافت جدا کنید
• ضایعات را طبق مقررات دفع کنید

شستشوی اولیه

• 2-3 بار با آب خالص شستشو دهید
• تا زمان خنثی شدن pH ادامه دهید
• تمام نقاط مرده را شستشو دهید

بازرسی نهایی

• کنترل کیفیت تمیزکاری
• عکس‌برداری از نتیجه
• تست عملکرد سیستم
• تکمیل گزارش کار

نکات ایمنی و مدیریت ریسک

کار با مواد شیمیایی مخاطرات جدی دارد که باید با دقت مدیریت شوند. عدم رعایت نکات ایمنی می‌تواند منجر به حوادث جبران‌ناپذیر شود.

تجهیزات حفاظت فردی (PPE)

الزامی برای همه افراد:

محافظت چشم

• عینک ایمنی با محافظ جانبی
• در صورت ریسک بالا: face shield
• لنزهای ضد بخار
• بند محکم و غیرقابل لغزش

محافظت تنفسی

• ماسک نیم‌صورت با فیلتر A2P2
• در فضاهای بسته: ماسک تمام صورت
• کنترل مداوم فیلترها
• آموزش صحیح استفاده

محافظت دست

• دستکش نیتریل ضخامت 0.7mm
• بررسی عدم سوراخ قبل از استفاده
• تعویض هر 2 ساعت
• شستشوی دست قبل و بعد

محافظت بدن

• پیش‌بند ضد اسید
• لباس کاری پارچه‌ای (نه سنتتیک)
• کفش ایمنی با زیره مقاوم به اسید
• پوشش کامل بدن

مدیریت مواد شیمیایی

انبارداری صحیح

• محل خشک و خنک
• دور از مواد قابل اشتعال
• برچسب‌گذاری واضح
• تاریخ انقضا مشخص
• دسترسی محدود

حمل و نقل

• ظروف مخصوص حمل اسید
• عدم تکان خوردن شدید
• مسیر ایمن و کوتاه
• همراه داشتن خنثی کننده اضطراری

اقدامات اضطراری

تماس با پوست

• فوراً با آب فراوان بشویید (حداقل 15 دقیقه)
• لباس‌های آلوده را در بیاورید
• خنثی کننده استفاده نکنید
• به پزشک مراجعه کنید

تماس با چشم

• فوراً چشم‌شویی اضطراری (20 دقیقه)
• پلک‌ها را باز نگه دارید
• هرگز چشم را نمالید
• فوری به بیمارستان مراجعه کنید

استنشاق بخارات

• شخص را به هوای آزاد ببرید
• لباس‌های تنگ را شل کنید
• در صورت تنگی نفس: اکسیژن رسانی
• تماس با اورژانس

نشت و ریختگی

• منطقه را تخلیه کنید
• منابع احتراق را خاموش کنید
• خنثی کننده پاشید
• با ابزار غیر فلزی جمع کنید

محاسبه مقدار مواد مورد نیاز

محاسبه دقیق مواد باعث صرفه‌جویی در هزینه و کاهش ضایعات می‌شود.

محاسبه حجم اسید

جدول محاسبه سریع

زمان‌بندی فرآیند

عوامل مؤثر بر زمان

• میزان رسوب: هر میلی‌متر = +30 دقیقه
• نوع رسوب: آهکی 2-4 ساعت، آلی 1-2 ساعت
• دمای محلول: +10°C = -20% زمان
• غلظت اسید: +5% غلظت = -15% زمان

جدول زمان‌بندی

برآورد هزینه

هزینه‌های مستقیم

مواد شیمیایی (تومان):

• اسید دیسکلر: 150,000 × لیتر
• بازدارنده خوردگی: 50,000 × لیتر
• خنثی کننده: 30,000 × لیتر

نیروی انسانی:

• تکنسین مجرب: 500,000 تومان/روز
• کمک تکنسین: 300,000 تومان/روز

تجهیزات (اجاره روزانه):

• پمپ اسیدشویی: 200,000 تومان
• تجهیزات ایمنی: 100,000 تومان

عیب‌یابی و حل مشکلات رایج

حین اجرای رسوب زدایی ممکن است مشکلاتی بروز کند که نیاز به حل سریع دارند.

مشکلات حین فرآیند

کاهش ناگهانی pH

گرم شدن بیش از حد

ایجاد کف زیاد

تغییر رنگ محلول

• سبز: انحلال مس – طبیعی در کندانسور مسی
• قهوه‌ای: اکسید آهن – نیاز به ادامه فرآیند
• سیاه: آلودگی روغنی – نیاز به پیش تمیزکاری

عدم موثر بودن رسوب زدایی

علل احتمالی

• غلظت کم اسید
• زمان ناکافی
• دمای پایین محلول
• دبی نامناسب
• نوع رسوب خاص

راه‌حل‌های پیشنهادی

افزایش غلظت

• 5% در هر مرحله
• حداکثر تا 30%
• با نظارت مداوم

افزایش زمان

• 1-2 ساعت اضافی
• کنترل مداوم پیشرفت
• ارزیابی هزینه-فایده

بهبود شرایط فیزیکی

• افزایش دما تا 70°C
• افزایش دبی تا 2 m/s
• تغییر جهت جریان

آسیب به کندانسور

نشانه‌های آسیب

• نشت از لوله‌ها
• تغییر رنگ فلز
• صدای غیرعادی
• کاهش فشار مدار

پیشگیری

• استفاده از بازدارنده خوردگی
• کنترل مداوم pH
• عدم تجاوز از زمان مجاز
• تست اولیه روی قسمت کوچک

اقدامات اصلاحی

• تست فشار مدار
• بررسی میکروسکوپی
• خنثی‌سازی فوری
• مشاوره با سازنده

برنامه نگهداری و تعمیرات دوره‌ای

پیشگیری همیشه بهتر از درمان است. برنامه‌ریزی صحیح نگهداری می‌تواند هزینه‌ها را تا 70% کاهش دهد.

دوره‌های پیشنهادی

بر اساس نوع کاربرد:

صنعتی سنگین: ماهانه

• پتروشیمی، فولاد، سیمان
• کیفیت آب پایین
• کارکرد 24/7

تجاری: 3 ماهه

• هتل، بیمارستان، مرکز خرید
• کیفیت آب متوسط
• کارکرد 12-16 ساعت

مسکونی: 6 ماهه

• آپارتمان، ویلا
• کیفیت آب خوب
• کارکرد 8-12 ساعت

جدول دوره‌های نگهداری

علائم نیاز به رسوب زدایی

علائم اولیه (هشدار)

• افزایش 10% مصرف انرژی
• کاهش 5°C دمای خروجی
• صدای غیرعادی پمپ آب
• کدورت آب مدار

علائم متوسط (عمل)

• افزایش 20% مصرف انرژی
• کاهش 10°C دمای خروجی
• ارتعاش پمپ
• رسوب قابل مشاهده

علائم شدید (اضطراری)

• افزایش 30%+ مصرف انرژی
• عدم رسیدن به دمای مطلوب
• خاموشی اضطراری سیستم
• انسداد کامل لوله‌ها

پیش‌گیری از رسوب‌گذاری

تصفیه آب ورودی

• سیستم سختی گیر
• فیلتر رسوب
• تصفیه کننده UV
• کنترل pH آب

مواد بازدارنده

• ضد رسوب (Scale Inhibitor)
• ضد خوردگی (Corrosion Inhibitor)
• بیوساید (Biocide)
• دوز مناسب: 10-50 ppm

کنترل کیفیت آب

• سختی کل: <200 ppm
• آهن: <0.3 ppm
• منگنز: <0.1 ppm
• pH: 7.5-8.5

سوالات متداول (FAQ)

نتیجه‌گیری و توصیه‌های نهایی

رسوب زدایی کندانسور یکی از مهم‌ترین عملیات نگهداری سیستم‌های حرارتی است که تاثیر مستقیم بر راندمان، مصرف انرژی و عمر مفید تجهیزات دارد. آمارها نشان می‌دهند که اجرای صحیح این عملیات می‌تواند:

• 30-40% کاهش مصرف انرژی
• 50% افزایش عمر مفید تجهیزات
• 70% کاهش هزینه‌های تعمیرات
• 95% بهبود راندمان انتقال حرارت

نکات کلیدی موفقیت

• انتخاب روش مناسب بر اساس نوع کندانسور و رسوب
• رعایت کامل نکات ایمنی و استفاده از تجهیزات حفاظتی
• محاسبه دقیق مواد و پارامترهای فرآیند
• نظارت مداوم حین اجرای عملیات
• اجرای برنامه نگهداری دوره‌ای برای پیشگیری

توصیه‌های عملی

برای مبتدیان

• شروع با سیستم‌های کوچک و ساده
• گذراندن دوره آموزشی تخصصی
• همراهی با تکنسین مجرب
• مطالعه کامل دستورالعمل‌های ایمنی

برای حرفه‌ای‌ها

• به‌روزرسانی دانش فنی
• سرمایه‌گذاری در تجهیزات مدرن
• ایجاد پروتکل‌های استاندارد
• مستندسازی کامل عملیات

برای مدیران

• تخصیص بودجه کافی نگهداری
• آموزش مناسب پرسنل
• نظارت بر اجرای برنامه‌ها
• ارزیابی مداوم نتایج

چک‌لیست نهایی قبل از شروع
